低压静止无功发生器装置
产品详情

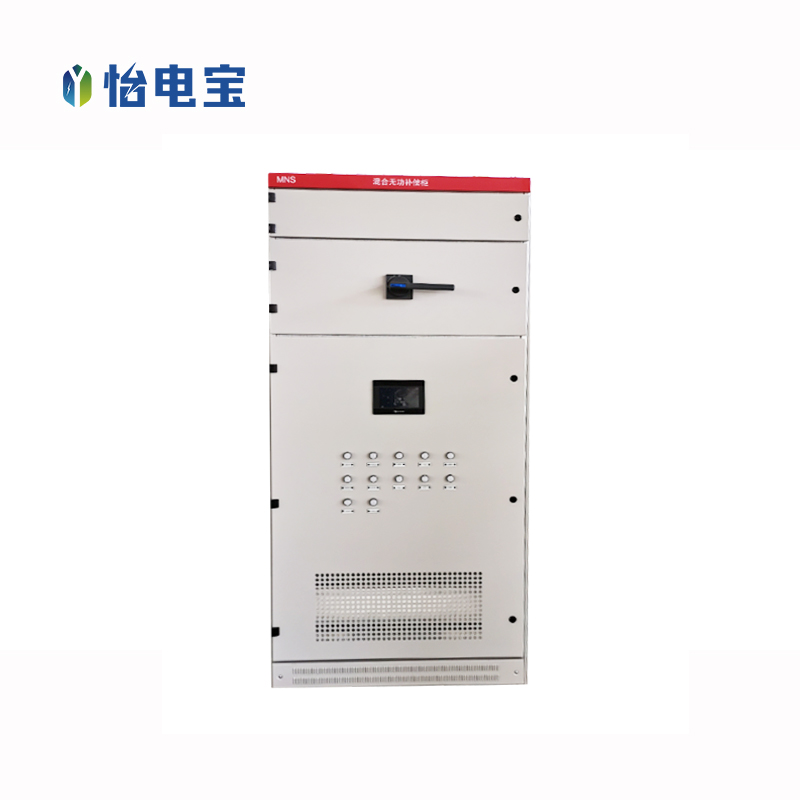

低压静止无功发生器装置
工作原理
静止无功发生器的基本原理是将电压型逆变器经过滤波器并联在电网上，通过调节逆变器交流侧输出电压的幅值和相位，迅速吸收或者发出负载所需要的无功电流，实现快速动态调节无功功率的目的。作为有源型无功补偿装置，不仅能对冲击性负载的瞬态无功电流进行跟踪补偿，还能对谐波电流以及不平衡负载电流进行跟踪补偿。
性能特点
1)采用DSP全数字控制平台、高性能IGBT功率器件、先进的无功检测算法和PWM控制策略实现动态无功补偿，提高功率因数、改善电能质量；
2)采用三电平模块化设计，成套组装，体积小、安装操作方便，便于扩容与维护，方便多模块并联使用，可与传统的补偿装置混合使用，优化补偿性能，提高性价比；
3)SVG以可控电流源模式工作，只补偿基波无功电流，系统谐波电流不会造成补偿设备损坏，使用寿命长、维护工作量少，同时避免串联电抗和电容器组可能造成的谐波放大；
4)动态连续平滑补偿，快速的响应速度使其能对冲击性负荷进行补偿；
5)能够对负序进行补偿，实现三相负荷的不平衡补偿；
6)不仅不产生潜波，而且能在补偿无功功率的同时动态补偿谐波；
7)电流源特性，输出无功电流不受电网电压的影响。
主要应用场合
汽车制造、冶金、港口码头、石油化工、电力、矿山、军工、轻工、纺织、医疗、商业综合体、轨道交通、污水处理等等。
